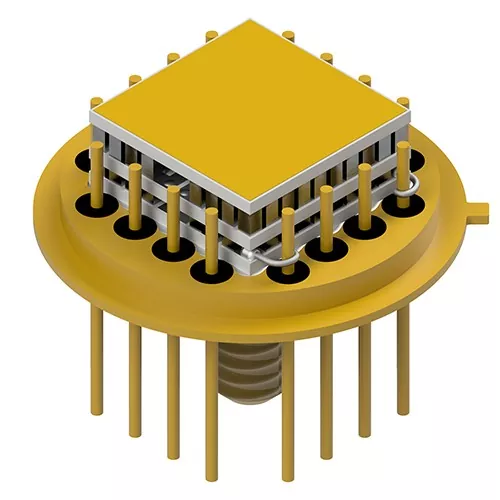

Mga Assemblies na may Micro-thermoelectric Cooleray naging isang kritikal na solusyon para sa mga industriya na nangangailangan ng compact, tumpak, at maaasahang pamamahala ng temperatura. Mula sa mga infrared detector at laser system hanggang sa medical imaging equipment at industrial sensor, nakakatulong ang mga cooling assemblies na ito na patatagin ang mga bahaging sensitibo sa temperatura habang pinapahusay ang performance ng system at pinapahaba ang tagal ng operasyon.
Ipinapaliwanag ng artikulong ito kung paano gumagana ang mga micro-thermoelectric cooling assemblies, ang kanilang mga pakinabang, karaniwang mga aplikasyon sa industriya, mga pangunahing pagsasaalang-alang sa disenyo, pagpili ng materyal, mga thermal na hamon, at mga trend sa pag-unlad sa hinaharap. Nagbibigay din ito ng praktikal na patnubay para sa mga inhinyero, mamimili ng OEM, at mga taga-disenyo ng system na naghahanap ng mga maaasahang solusyon sa pamamahala ng thermal.
Ang mga Assemblies na may Micro-thermoelectric Cooler ay mga compact na thermal management system na idinisenyo upang tumpak na kontrolin ang temperatura ng napakasensitibong electronic at optical na mga bahagi. Karaniwang isinasama ng mga assemblies na ito ang mga micro thermoelectric module, heat sink, sensor, thermal interface material, at electronic control circuitry sa isang compact package.
Hindi tulad ng mga nakasanayang sistema ng pagpapalamig na umaasa sa mga compressor at nagpapalamig, ginagamit ng mga thermoelectric cooler ang epekto ng Peltier upang maglipat ng init mula sa isang bahagi ng device patungo sa isa pa kapag dumadaloy ang electrical current sa pamamagitan ng mga materyal na semiconductor.
Ang mga micro-thermoelectric cooling assemblies ay lalong mahalaga sa mga application kung saan:
Ang mga system na ito ay karaniwang isinama sa mga infrared sensor, laser diode, CCD camera, biomedical na instrumento, aerospace detector, at optical communication device.
Ang pangunahing prinsipyo ng pagpapatakbo sa likod ng mga micro-thermoelectric cooler ay ang thermoelectric effect. Kapag ang direktang kasalukuyang dumadaan sa mga semiconductor junction, ang init ay nasisipsip sa isang panig at inilabas sa kabilang panig.
Ang malamig na bahagi ay nagpapalamig sa target na bahagi, habang ang mainit na bahagi ay nag-aalis ng init sa pamamagitan ng isang heat sink o thermal spreader.
| Component | Function |
|---|---|
| Thermoelectric Module | Naglilipat ng init gamit ang electrical current |
| Heat Sink | Nag-aalis ng init mula sa mainit na bahagi |
| Sensor ng Temperatura | Sinusubaybayan ang temperatura ng system |
| Circuit ng Controller | Kinokontrol ang pagganap ng paglamig |
| Thermal Interface Material | Nagpapabuti ng kahusayan sa paglipat ng init |
Dahil ang cooling response ay kinokontrol ng kuryente, ang mga assemblies na ito ay makakamit ng napakatumpak na regulasyon ng temperatura sa loob ng mga fraction ng isang degree na Celsius.
Ang mga micro-thermoelectric cooling assemblies ay naghahatid ng maraming pakinabang na kadalasang hindi nakakamit ng mga tradisyonal na paraan ng paglamig.
Ang mga micro TEC assemblies ay napaka-compact, na ginagawang angkop ang mga ito para sa portable electronics, miniaturized sensor, at space-constrained equipment.
Nagbibigay ang mga assemblies na ito ng lubos na matatag na regulasyon ng temperatura, na mahalaga para sa katumpakan ng detector at optical stability.
Ang kawalan ng mga compressor o mekanikal na bahagi ay nagpapababa ng vibration, ingay, at mga kinakailangan sa pagpapanatili.
Ang mga micro thermoelectric system ay maaaring mabilis na ayusin ang temperatura batay sa mga dynamic na kondisyon ng operating.
Kasama sa mga karagdagang benepisyo ang pinahusay na tagal ng buhay ng system, mas mababang gastos sa pagpapanatili, nabawasan ang mga panganib sa kontaminasyon, at maaasahang operasyon sa ilalim ng malupit na mga kondisyon sa kapaligiran.
Ang mga pagtitipon na may mga Micro-thermoelectric Cooler ay malawakang ginagamit sa mga industriya na umaasa sa thermal precision at stable na mga kondisyon ng pagpapatakbo.
| Industriya | Mga Karaniwang Aplikasyon |
|---|---|
| Kagamitang Medikal | Mga PCR system, imaging detector, biosensor |
| Photonics | Laser diodes, optical transceiver |
| Depensa at Aerospace | Infrared imaging, night vision system |
| Siyentipikong Pananaliksik | Precision detector at analytical na mga instrumento |
| Telekomunikasyon | Mga module ng paghahatid ng fiber optic |
| Industrial Automation | Mga sensor na may mataas na katumpakan at mga sistema ng inspeksyon |
Ang lumalaking pangangailangan para sa miniaturized na electronics at advanced na optical system ay patuloy na nagtutulak ng mabilis na paggamit ng mga thermoelectric cooling assemblies sa buong mundo.
Pinagsasama ng high-performance na thermoelectric cooling assembly ang maraming engineered na elemento sa isang pinagsamang solusyon.
Ang pangkalahatang disenyo ng pagpupulong ay dapat balansehin ang kahusayan sa paglamig, thermal resistance, pagkonsumo ng kuryente, at mga limitasyon sa pisikal na laki.
Ang maingat na integration ng system ay nakakatulong na maiwasan ang thermal leakage, condensation, at performance instability.
Ang pagpili ng tamang micro-thermoelectric cooling assembly ay nangangailangan ng pagsusuri ng maramihang thermal at operational factor.
Dapat maingat na tasahin ng mga inhinyero:
Ang maling pagpili ay maaaring humantong sa hindi sapat na paglamig, thermal instability, pinsala sa condensation, o labis na paggamit ng kuryente.
Para sa mga napaka-sensitive na application ng detector, ang mga custom-designed na assemblies ay kadalasang nagbibigay ng mas mahusay na performance kaysa sa karaniwang mga off-the-shelf na module dahil ino-optimize ng mga ito ang mga thermal pathway at pinapaliit ang mechanical stress.
Bagama't ang mga micro-thermoelectric assemblies ay nagbibigay ng pambihirang katumpakan, ilang mga hamon sa engineering ang dapat matugunan.
Kapag bumaba ang temperatura sa ibaba ng ambient dew point level, maaaring mangyari ang moisture condensation at posibleng makapinsala sa mga sensitibong electronics.
Ang mahusay na pag-alis ng init mula sa mainit na bahagi ay kritikal. Ang mahinang pag-aalis ng init ay nakakabawas sa kahusayan sa paglamig at maaaring mag-overheat sa system.
Ang paulit-ulit na pag-init at paglamig ay maaaring lumikha ng mekanikal na stress sa mga solder joint at semiconductor na materyales.
Ang mga micro thermoelectric cooler ay hindi palaging kasing-episyente sa enerhiya gaya ng mga sistemang nakabatay sa compressor para sa malalaking load ng paglamig. Ang wastong pag-optimize ng system ay mahalaga.
Ang advanced na thermal simulation at maingat na disenyo ng assembly ay nakakatulong na mabawasan ang mga panganib na ito habang pinapabuti ang pangmatagalang pagiging maaasahan.
Ang pagpili ng materyal ay may malaking papel sa kahusayan at tibay ng mga thermoelectric cooling assemblies.
| materyal | Layunin |
|---|---|
| Bismuth Telluride | Mataas na thermoelectric na kahusayan |
| Aluminum Nitride | Napakahusay na thermal conductivity at pagkakabukod |
| tanso | Mahusay na paglipat ng init |
| Mga Ceramic Substrate | Electrical insulation at structural stability |
| Mga Graphite Thermal Pad | Pinahusay na pagpapadaloy ng init ng interface |
Ang modernong materyal na engineering ay patuloy na nagpapahusay ng kahusayan sa paglamig, kakayahan sa miniaturization, at pangmatagalang tibay.
| Tampok | Micro Thermoelectric Cooling | Tradisyonal na Compressor Cooling |
|---|---|---|
| ingay | Tahimik | May mekanikal na ingay |
| Panginginig ng boses | wala | Posibleng panginginig ng boses |
| Sukat | Compact | Mas malalaking sistema |
| Katumpakan | Napakataas | Katamtaman |
| Pagpapanatili | Mababa | Mas mataas |
| Mga nagpapalamig | Hindi kinakailangan | Kinakailangan |
Para sa mga compact, high-precision system, ang mga thermoelectric assemblies ay kadalasang nagbibigay ng mahusay na pagganap sa kabila ng medyo mas mababang malakihang kahusayan sa paglamig.
Ang kinabukasan ng mga micro-thermoelectric cooling assemblies ay malakas na konektado sa mga pag-unlad sa miniaturized electronics, artificial intelligence system, aerospace instrumentation, at mga susunod na henerasyong optical communication na teknolohiya.
Ang mga umuusbong na uso ay kinabibilangan ng:
Habang patuloy na umuunlad ang mga precision electronics, ang mga kinakailangan sa thermal stability ay magiging higit na hinihingi, na lalong magpapalaki sa kahalagahan ng mga advanced na micro-thermoelectric assemblies.
Oo. Depende sa disenyo ng system at thermal load, maraming thermoelectric assemblies ang makakamit ang mga temperatura sa ibaba 0°C.
Oo. Dahil ang mga ito ay walang mga gumagalaw na bahagi, ang mga ito ay kadalasang nagbibigay ng mahusay na pangmatagalang pagiging maaasahan na may kaunting pagpapanatili.
Ang medical imaging, aerospace, photonics, telecommunications, industrial automation, at scientific instrumentation ay lubos na umaasa sa precision thermoelectric cooling.
Talagang. Maraming manufacturer ang nagbibigay ng mga custom na cooling assemblies na na-optimize para sa mga partikular na thermal load, dimensyon, kundisyon sa kapaligiran, at mga kinakailangan sa pagsasama.
Napakahalaga ng pagganap ng heat sink dahil ang hindi mahusay na pag-alis ng init ay maaaring makabuluhang bawasan ang kahusayan sa paglamig at pangkalahatang katatagan ng system.
Ang mga pagtitipon na may mga Micro-thermoelectric Cooler ay naging isang kailangang-kailangan na teknolohiya para sa modernong katumpakan na electronics at thermal management system. Ang kanilang compact na istraktura, walang vibration na operasyon, tumpak na regulasyon ng temperatura, at mahabang buhay ng pagpapatakbo ay ginagawa silang perpekto para sa mga hinihingi na aplikasyon sa maraming industriya.
Habang patuloy na sumusulong ang teknolohiya tungo sa mas mataas na density ng integration at mas mataas na thermal sensitivity, ang mga thermoelectric cooling assemblies na ginawa ng propesyonal ay gaganap ng mas kritikal na papel sa pagpapanatili ng katatagan ng pagganap at pagiging maaasahan ng kagamitan.
Fuzhou X-Meritan Technology Co., Ltd.dalubhasa sa mga advanced na micro-thermoelectric cooling solution na idinisenyo para sa mga high-performance detector system, optical device, at industrial precision application. Sa malawak na kadalubhasaan sa engineering at customized na mga kakayahan sa pamamahala ng thermal, tinutulungan ng kumpanya ang mga pandaigdigang customer na makamit ang maaasahan at mahusay na pagganap ng pagpapalamig.
Makipag-ugnayan sa aminngayon upang talakayin ang mga customized na assemblies na may mga micro-thermoelectric cooler para sa iyong mga detector, optical system, medikal na kagamitan, o pang-industriya na aplikasyon.
