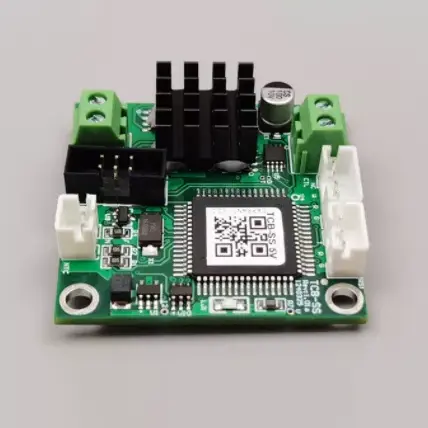

Ang X-Meritan ay isang propesyonal na kalidad ng Tsina na TCB-SS Temp Controller na may Ultra-Compact na Sukat at Dinisenyo para sa mga Micro TEC na supplier. Para sa high-precision optics at miniature sensing equipment, ang Compact Size TCB-SS Temp Controller para sa mga Micro TEC ay nagbibigay ng isang stable na thermal environment na may resolution na 0.01°C. Sa pamamagitan ng paggawa ng mga espesyal na board na ito sa aming pasilidad sa China, tinitiyak ng X-Meritan na ang mga global developer ay may access sa nangunguna sa industriya na miniaturized control technology para sa mga sensitibong electronic application.
Ang advanced na TCB-SS Temp Controller na may Ultra-Compact Size at Idinisenyo para sa mga Micro TEC mula sa X-Meritan ay isang flagship solution para sa matinding miniaturization at precision. Ang TCB-SS TEC Thermoelectric Cooler na ito para sa Temp Controlling ay gumagamit ng mataas na gastos, dedikadong integrated circuit (IC) para makapaghatid ng propesyonal na grade na PID na performance sa loob ng 4cm x 4cm footprint. Bilang isang dalubhasang tagagawa, in-optimize ng X-Meritan ang board na ito para sa mga Micro TEC, na tinitiyak na kahit na ang pinakamaraming space-constrained system ay maaaring makinabang mula sa tuluy-tuloy na mga output drive at napakababang ingay na interference.
|
Board supply voltage (DC) |
5V ±10% |
|
kahusayan ng output |
>94% |
|
boltahe ng TEC |
4.5V (default) |
|
kasalukuyang TEC |
3A (maximum) |
|
Sensor sa pagkontrol ng temperatura |
10K NTC (default B value: 3950) |
|
Katumpakan ng pagkontrol sa temperatura |
0.01° |
|
Itakda ang katumpakan ng temperatura |
0.01° |
|
Saklaw ng pagsukat ng temperatura control |
-60°C hanggang +170°C |
|
Kontrolin ang hanay ng temperatura |
-20°C hanggang +100°C |
|
Default na factory setting |
25°C |
Miniaturization na Nangunguna sa Industriya
May sukat lamang na 4cm*4cm*1.28cm, ang board na ito ay isa sa pinakamaliit na available, na ginagawa itong perpektong pagpipilian para sa mga high-density optical module at portable precision na instrumento.
Extreme Precision Control
Ang mga pinagsama-samang algorithm ng PID at isang dedikadong control IC ay nakakamit ng katumpakan ng temperatura hanggang 0.01°C, na sumusuporta sa pinakakaraniwang ginagamit na 10kΩ NTC sensor.
Napakataas na Kahusayan sa Pagmamaneho
Sa kahusayan na lumampas sa 95%, makabuluhang binabawasan ng controller ang pagkonsumo ng kuryente at pagpapainit sa sarili, na epektibong nagdodoble sa pagganap ng mga tradisyunal na linear na driver.
Patuloy na Stable na Output
Tinitiyak ng tuluy-tuloy na output drive ang maayos na daloy ng kasalukuyang sa buong control cycle, na pumipigil sa mga thermal shock at nagpapahaba ng habang-buhay ng mga maselan na Micro TEC.
Advanced na Pagbawas ng Ingay
Pinaliit ng na-optimize na logic ng driver ang kasalukuyang ripple, na pumipigil sa electromagnetic interference sa mga sensitibong katabing bahagi gaya ng mga laser diode o sensor.
Komprehensibong Proteksyon sa Kaligtasan
Nagtatampok ng built-in na overcurrent, overvoltage, at proteksyon sa paglilimita sa temperatura, kasama ng TEC open/short circuit detection para sa maaasahang pangmatagalang operasyon.
Sensitive Sensor Housing: Ginagamit upang palamig ang mga infrared detector at CCD sensor sa mga compact imaging system upang mabawasan ang thermal noise at mapabuti ang kalinawan ng signal.
T: Paano pinangangasiwaan ng TCB-SS ang pag-aalis ng init dahil sa napaka-compact na laki nito?
A: Dahil ang TCB-SS Temp Controller na may Ultra-Compact na Sukat at Idinisenyo para sa mga Micro TEC ay nagtatampok ng kahusayan sa pagmamaneho na higit sa 95%, napakakaunting enerhiya ang nasasayang bilang init. Ang mababang self-heating na disenyo na ito ay nagbibigay-daan sa board na gumana nang mapagkakatiwalaan kahit na sa mga nakakulong na espasyo na walang malalaking heat sink.
Q: Ang controller ba na ito ay tugma sa karaniwang 10kΩ NTC sensors?
A: Oo. Ang TCB-SS ay partikular na naka-calibrate para sa pinakakaraniwang 10kΩ NTC na mga sensor ng temperatura, na nagbibigay ng interface na may mataas na resolution para sa real-time na pagsubaybay at feedback.
T: Anong mga hakbang sa proteksyon ang inilalagay para sa konektadong Micro TEC?
A: Ang TCB-SS Temp Controller na may Ultra-Compact na Sukat at Idinisenyo para sa mga Micro TEC ay may kasamang built-in na detection para sa mga bukas at maiikling circuit, pati na rin ang mga limitasyon ng boltahe at kasalukuyang upang matiyak na ang thermoelectric cooler ay hindi kailanman hinihimok nang higit sa ligtas na mga parameter ng pagpapatakbo nito.
1. Ang X-Meritan ay nagtataglay ng mga taon ng teknolohikal na akumulasyon at mga pangunahing patent sa larangan ng precision temperature control, na sinusuportahan ng isang nangungunang R&D team at patuloy na pagbabago.
2. Mahigpit naming kinokontrol ang bawat hakbang ng proseso sa aming pabrika, mula sa pagkuha ng hilaw na materyal hanggang sa multi-stage na pagsubok, tinitiyak na ang bawat TCB-SS Temp Controller na may Ultra-Compact na Sukat at Idinisenyo para sa mga Micro TEC ay nakakatugon sa mga pamantayang pang-industriya.
3. Pinagsamang In-House Manufacturing: Bilang isang propesyonal na tagagawa, kinokontrol namin ang produksyon at kagamitan sa pagsubok na ginagamit para sa aming mga micro-controller, na nagbibigay-daan sa amin na magbigay ng mga solusyon sa hinaharap na nakakatugon sa mga pangangailangan ng indibidwal na customer.
4. Nagtatag kami ng pangmatagalang pakikipagsosyo sa mga nangungunang internasyonal na kumpanya ng logistik, na nag-aalok ng mga opsyon sa air, express, at sea freight upang matugunan ang iba't ibang mga kinakailangan sa gastos at timeline para sa aming mga pandaigdigang kasosyo.
